美國標準聚氯乙烯絕緣電線電纜

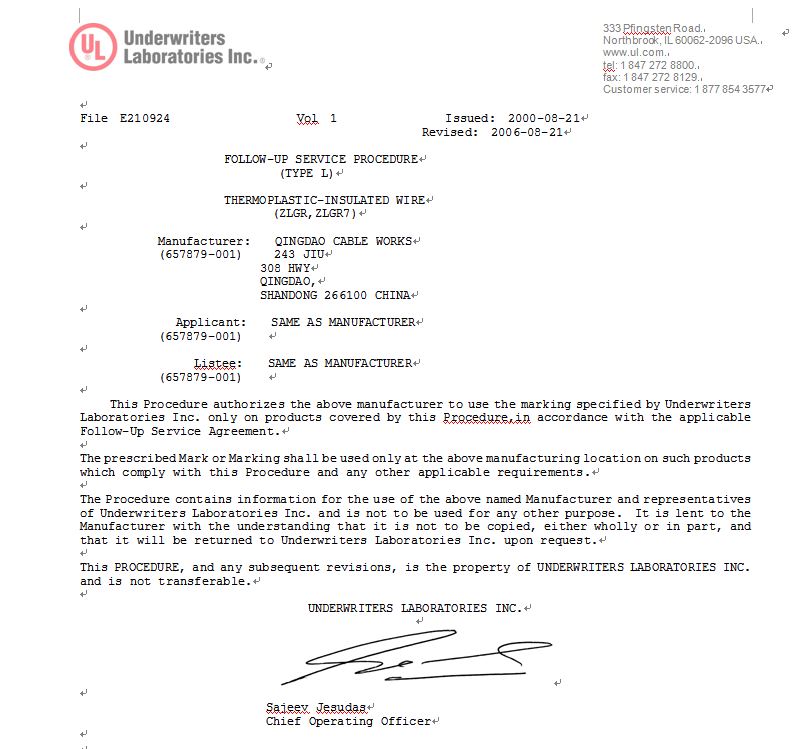

(UL認證 E210924)
型號、額定工作溫度與額定電壓
型號 | TW | THW | THW-2 | TFF |
工作溫度 | 60℃ | 75℃ | 90℃ | 60℃ |
額定電壓 | 600V | 600V | 600V | 600V |
主要用途
主要在建築敷設中使用。
執行標準
UL62 、UL83
結構規格及尺寸
標稱截麵(AWG) | 根數/單線標稱直徑 | 絕緣厚度 | 最大外徑 |
1 | 208/0.511 | 2.03 | 13.43 |
2 | 168/0.511 | 1.52 | 11.76 |
4 | 133/0.45 | 1.52 | 9.79 |
6 | 133/0.36 | 1.52 | 8.44 |
8 | 168/0.254 | 1.14 | 6.78 |
10 | 104/0.254 | 0.76 | 4.60 |
12 | 65/0.254 | 0.76 | 3.97 |
14 | 41/0.254 | 0.76 | 3.38 |
16 | 26/0.254 | 0.76 | 2.92 |
注：以上為軟線或裝置線。
標稱截麵(AWG) | 根數/單線標稱直徑 | 絕緣厚度 | 最大外徑 |
14 | 7/0.62 | 0.76 | 3.38 |
12 | 7/0.77 | 0.76 | 3.83 |
10 | 7/0.98 | 0.76 | 4.46 |
8 | 7/1.23 | 1.14 | 5.97 |
6 | 7/1.56 | 1.53 | 7.71 |
4 | 7/1.96 | 1.53 | 8.74 |
2 | 7/2.47 | 1.53 | 10.45 |
1/0 | 19/1.89 | 2.03 | 13.46 |
2/0 | 19/2.12 | 2.03 | 14.86 |
4/0 | 19/2.68 | 2.03 | 17.26 |
350Kcmil | 37/2.47 | 2.41 | 22.34 |
500Kcmil | 37/2.95 | 2.41 | 25.47 |
750Kcmil | 61/2.82 | 2.79 | 30.96 |
交貨方式
電纜成圈交貨，單位長度為100m，允許其中有不少於10m的短段，其數量不超過整體的10％。
可按照用戶的要求生產並交貨。
