電動汽車車內用高壓電纜

電動汽車車內用高壓電纜

     麵對日益嚴峻的能源、環境、氣候變化，發展新能源動力汽車已經逐步成為全球共識。電動汽車作為解決方案之一，其普及將對新能源應用以及交通係統產生積極而又深遠的影響，電動汽車高壓線是用於連接充電口與電池、電池內部、電池與發動機及其他元器件，作為電力傳輸的載體。該類產品性能的優劣對電動汽車的安全可靠運行將產生直接的影響。

一、執行標準：ISO6722、ISO14572、QC/T1037

二、產品特性：本產品選用適合新能源電動汽車使用的優質原材料，性能穩定、使用壽命長、耐溫等級高、因其較高的性價比，深受廣大用戶的信賴。

1、導體類型：導體采用多股鍍錫或不鍍錫無氧銅絲絞合而成，柔韌性強。

2、絕緣特性：根據客戶要求可采用特種改性耐高溫彈性體材料或矽橡膠或輻照聚烯烴或輻照TPE材料，具有耐油耐水耐腐蝕，耐高低溫，機械強度高，化學穩定性及介電性能優良，產品性能佳，使用安全。

3、適用溫度等級：

TPE材料：-40℃~125℃；電纜型號為:EV-YS 、EV-SSP

矽橡膠材料：-60℃~180℃ ；電纜型號為:EV-YG、EV-GGP

輻照聚烯烴：-40℃~125℃；電纜型號為：EV-YYJ、EV-YJYJP

輻照TPE材料：-40℃~150℃；電纜型號為：EV-YYS、EV-YSYSP

4、適用範圍：電動汽車車內用高壓電纜是用於連接充電口與電池、電池組內部、電池組與發動機及其它元器件，作為電力傳輸的載體。

5、使用特性：

a、本電纜在充電過程中對電壓、電流等的信號控製和傳輸網絡係統具有耐高壓、耐高溫、防電磁幹擾、信號傳輸穩定、抗彎折10000次以上、耐磨50000次以上、耐油、防水、耐酸堿、耐UV等特性。

b、產品同心度好，可達80%以上，使電纜耐高壓性能穩定可靠。

c、產品最小彎曲半徑為5D,便於狹小空間轉角布線之間使用。產品具有高柔性特點，十分方便車內布線使用。

d、產品額定溫度為125℃-150℃，這對采用一次成型的柔軟級絕緣材料是很大的技術進步和提升，對保證電纜具有柔性性能和提高電纜的載流能力十分重要。

產品結構示意圖

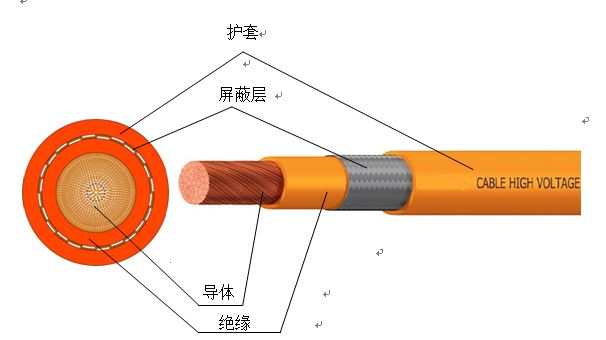

EV屏蔽型電纜結構示意圖

四、產品性能表

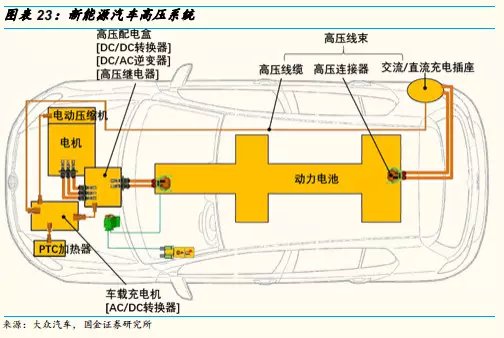

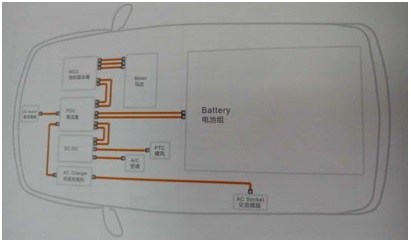

五、車內線的使用圖片
